正泰电表使用
发表于|更新于|光伏ATE硬件设计
|总字数:212|阅读时长:1分钟|浏览量:
简介

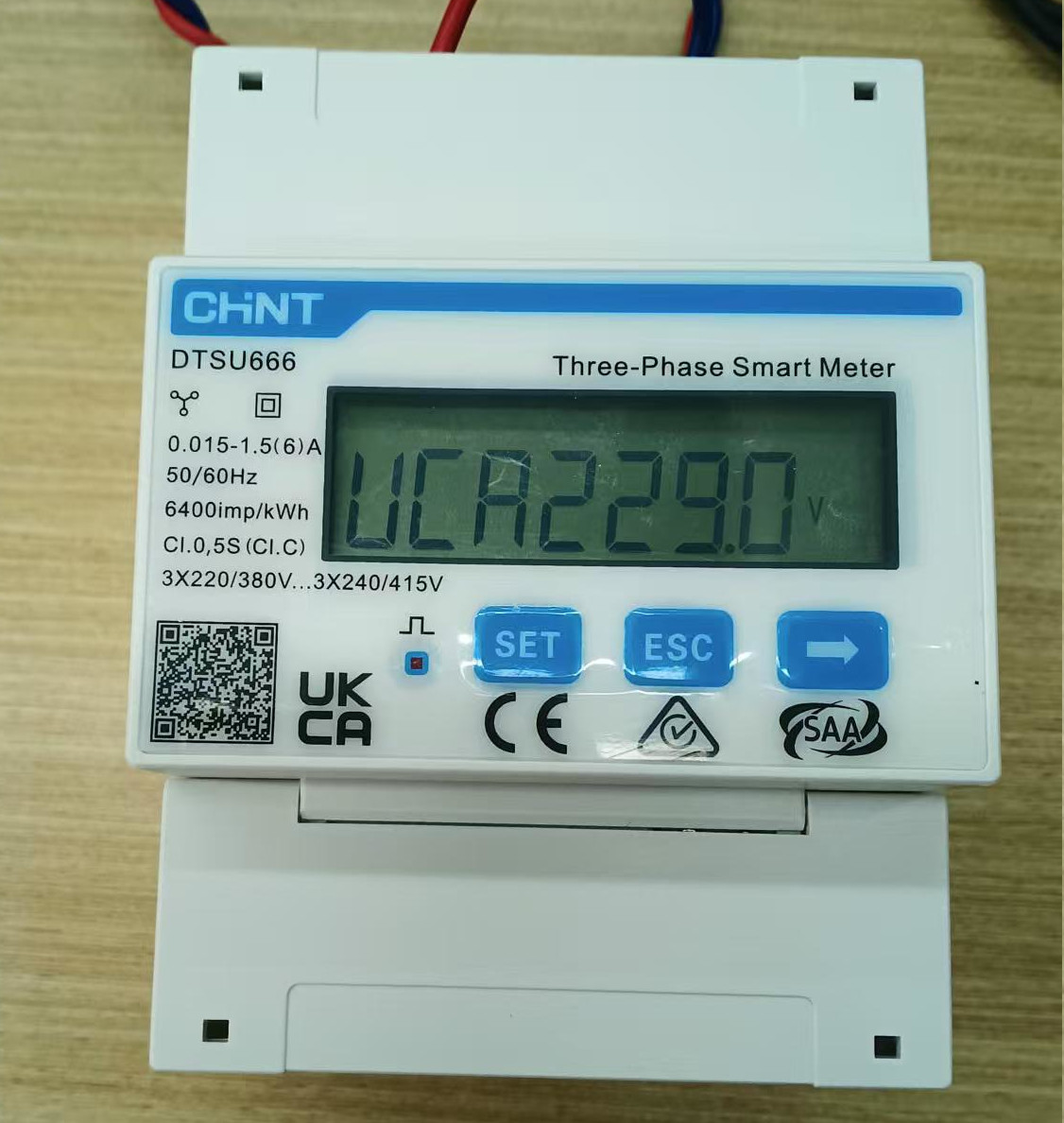

正泰电表分为外接互感器式电表与串接入电路式电表。在三相式逆变器ATE方案中,外接互感器式电表用于进行弱电条件下负载箱的电流测量。串接入电路式电表用于进行强电并网条件下的三相电压与电流等信息的测量。

编程操作

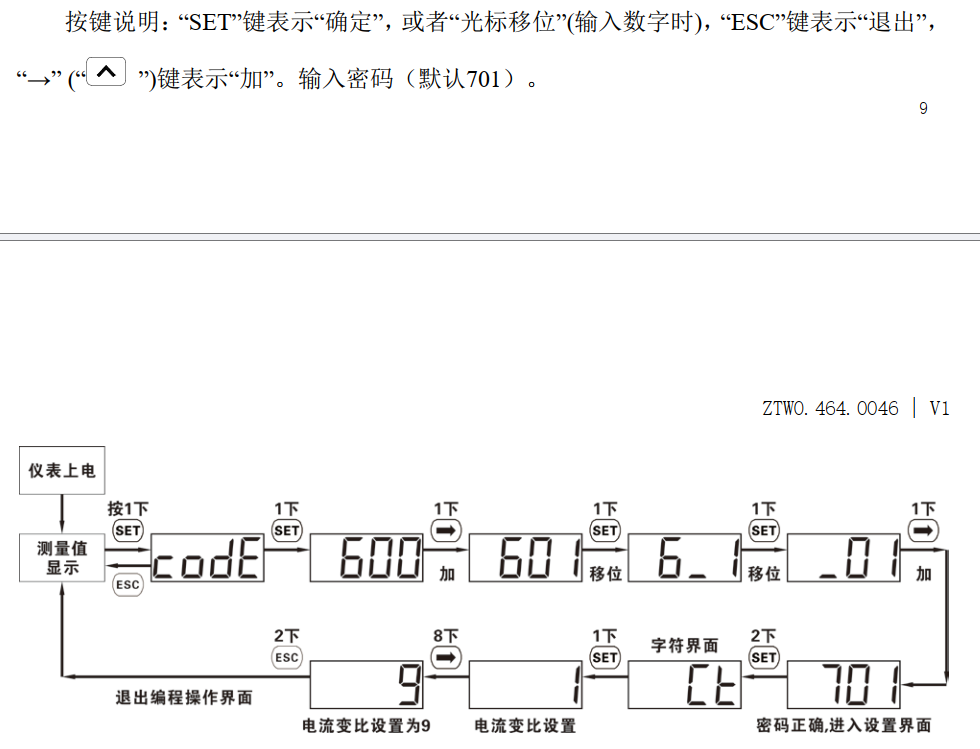

进入密码

通信设置
- 首先编程设置,输入701密码。

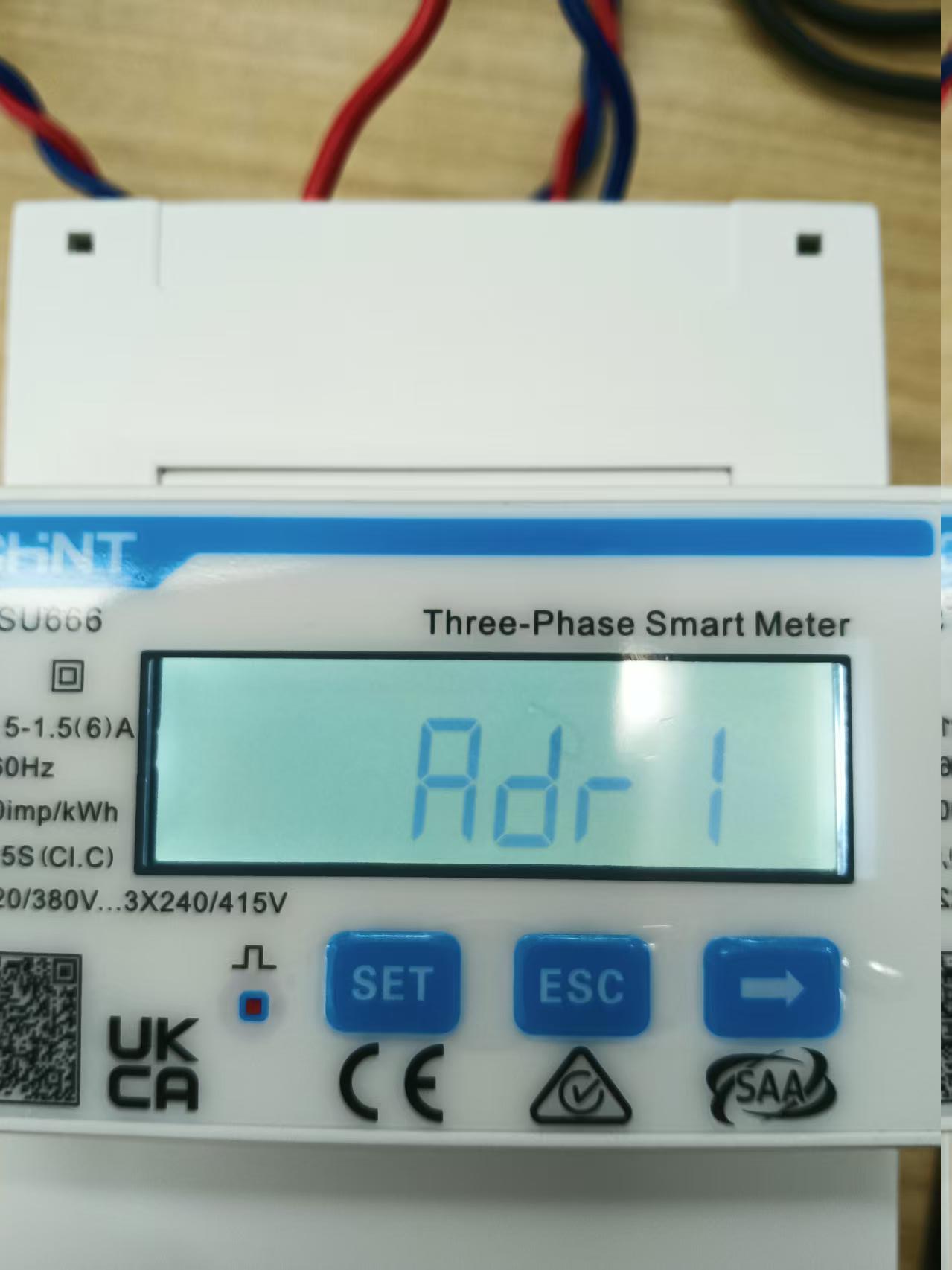

- 按→选择至ADR1。
- 按SET进入设置。
- 按SET可以选择modbus地址的个位、十位、百位。
- 按→可以在个、十、百位上进行加操作,这样就设置了目标modbus地址。

其他设置项

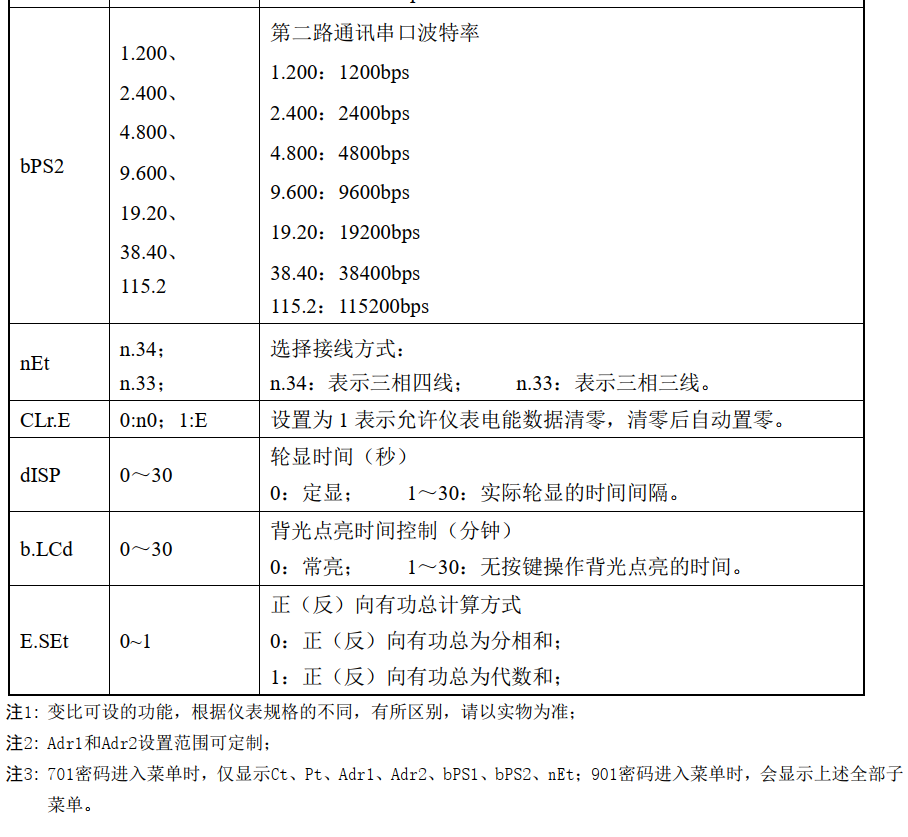

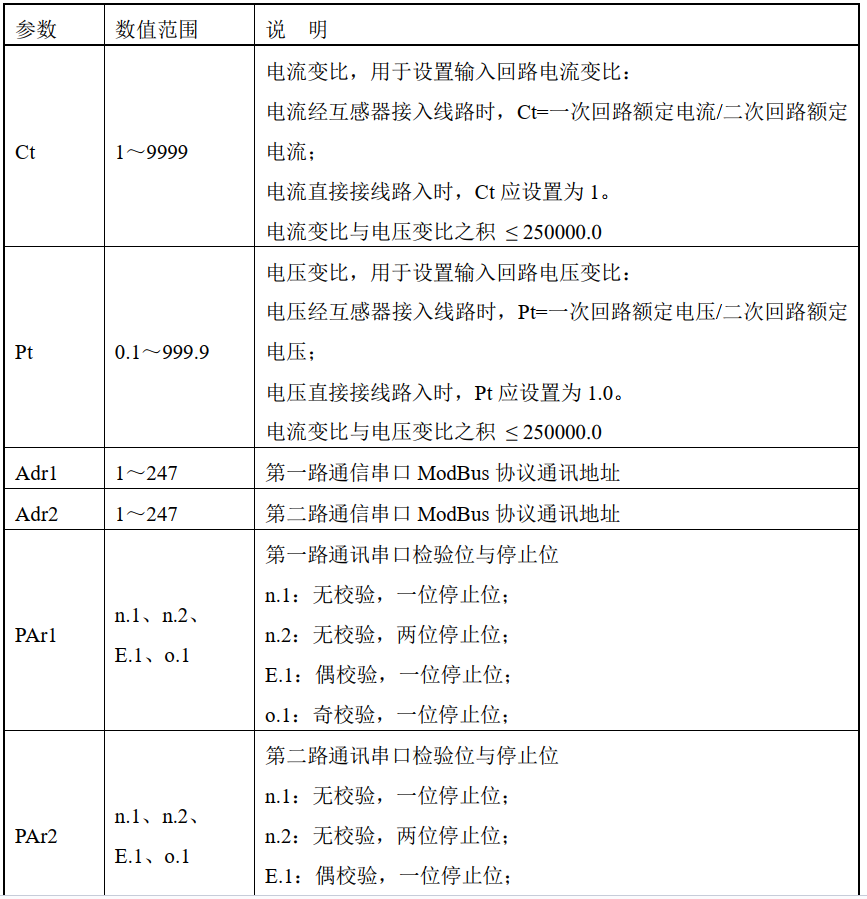

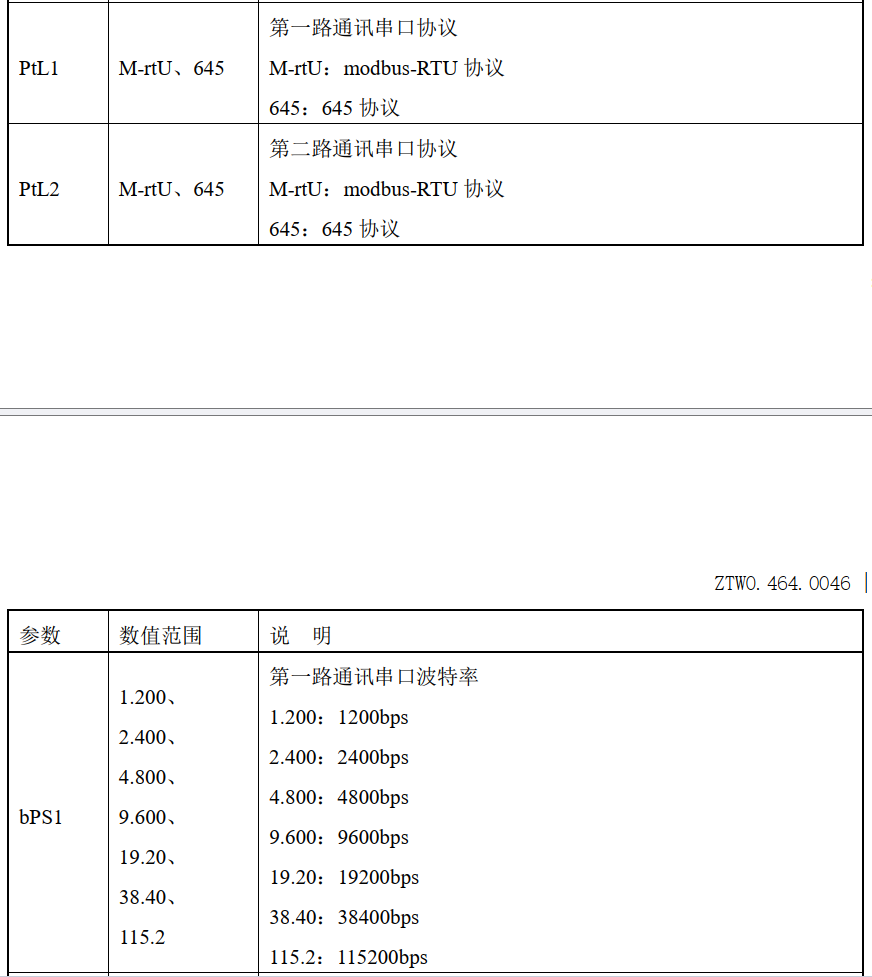

使用类似的操作方法可以对电表的其他设置项进行相应的设置。具体的每项设置如下图所示。



文章作者: rongruosixue
版权声明: 本博客所有文章除特别声明外,均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来源 光伏全栈程序猿!
