博纳直流源调试
发表于|更新于|光伏ATE硬件设计
|总字数:246|阅读时长:1分钟|浏览量:

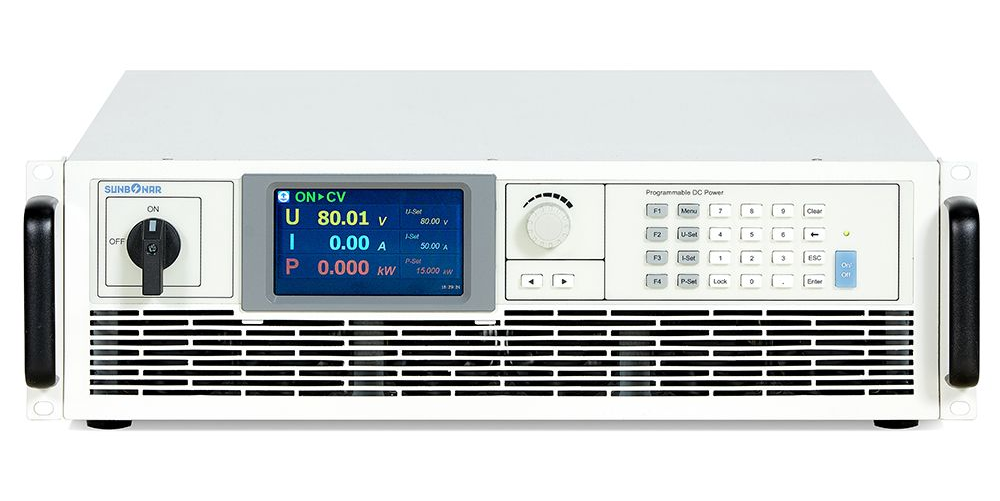

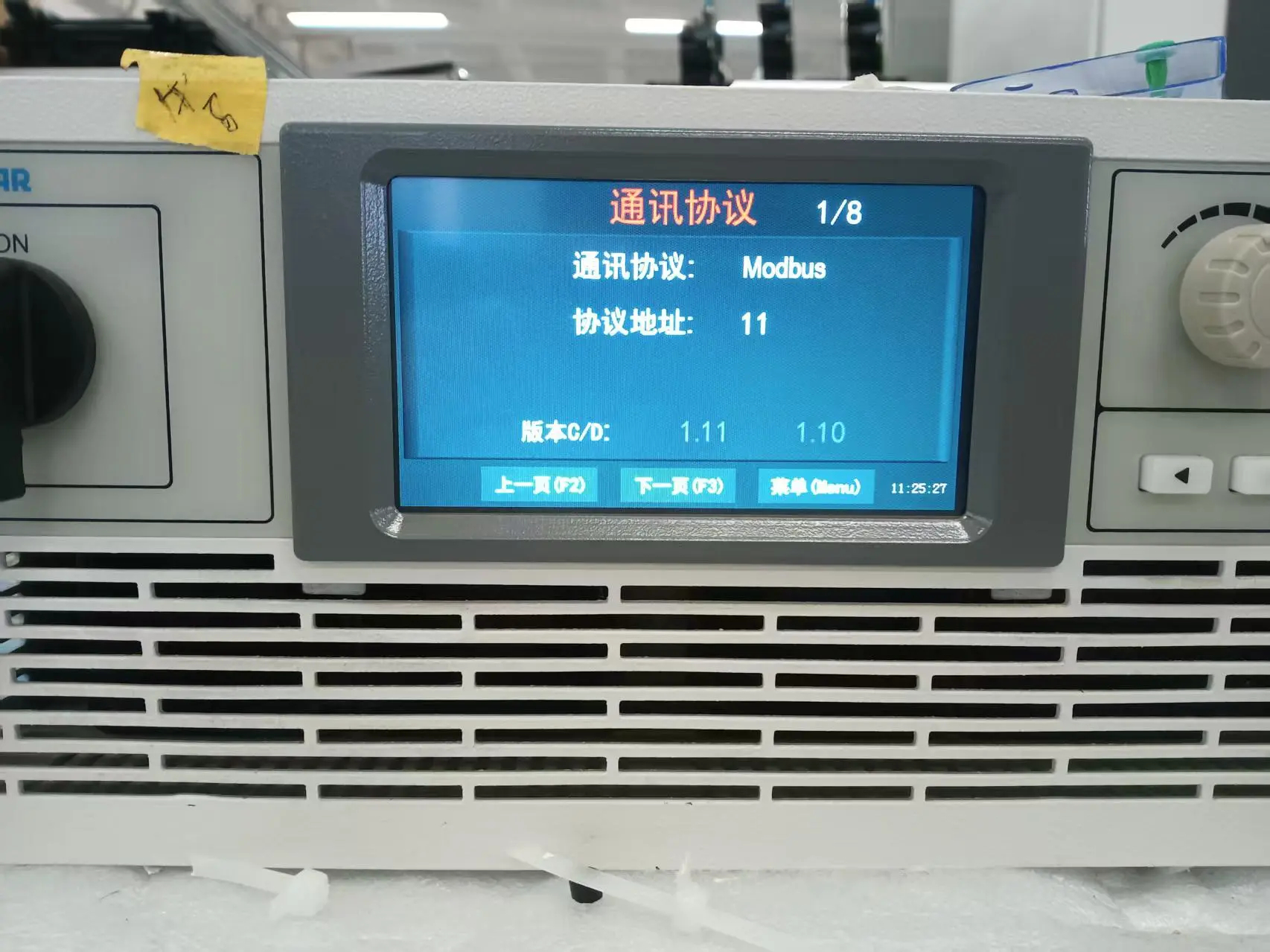

一个ATE光伏调试台可能需要多个博纳直流源,我们需要对直流源进行编号设置,编号从1开始至n。其modbus通信地址是从11开始至10+n。每个直流源对应逆变器的直流,其直流编号也是从1至你。这个对应关系是固定不变的一定不能接错线。

| 直流源 | 协议地址 | 逆变器 |
|---|---|---|
| No1 | 11 | PV1 |
| No2 | 12 | PV2 |
| … | … | … |
| No10 | 21 | PV10 |

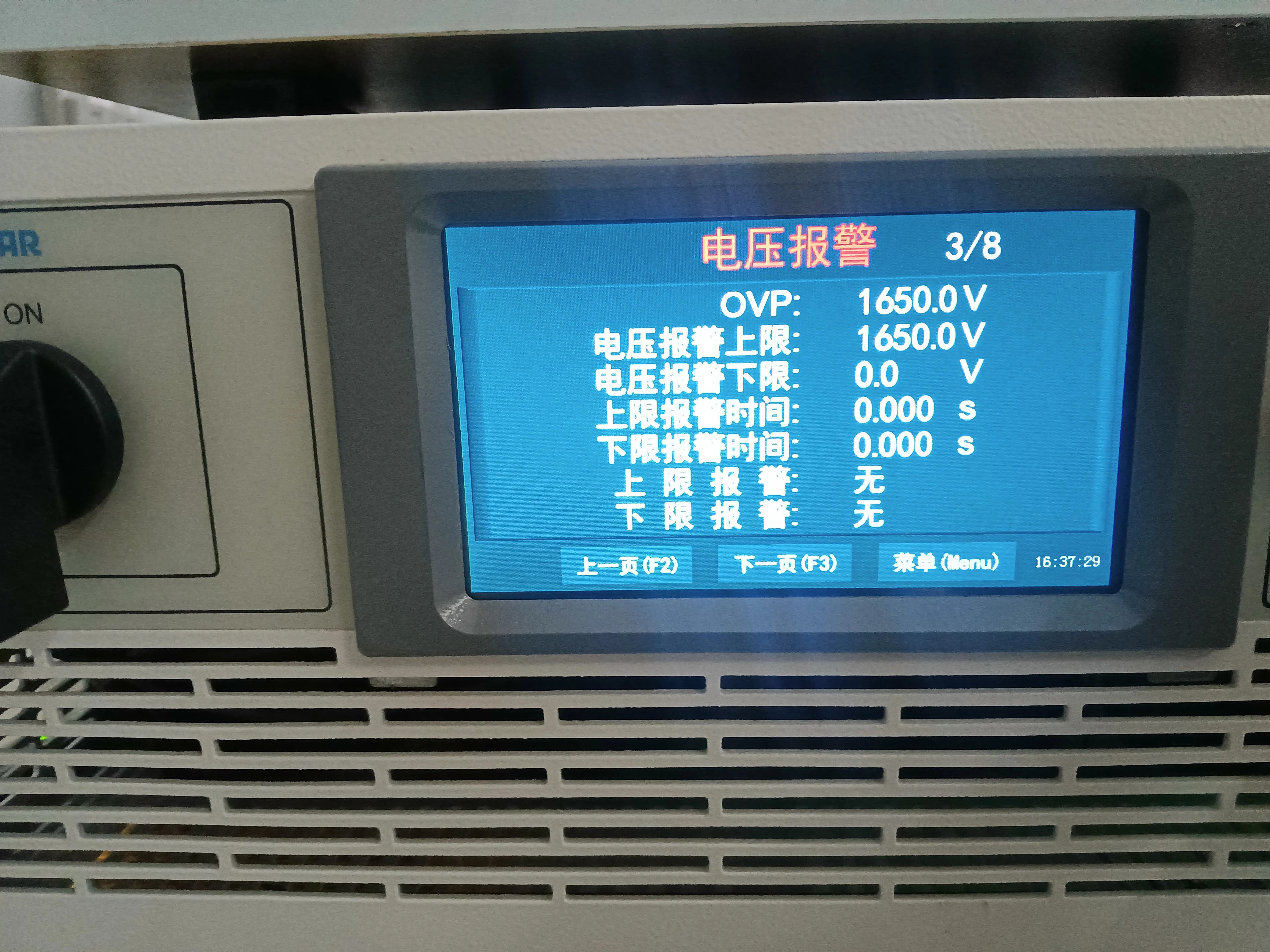

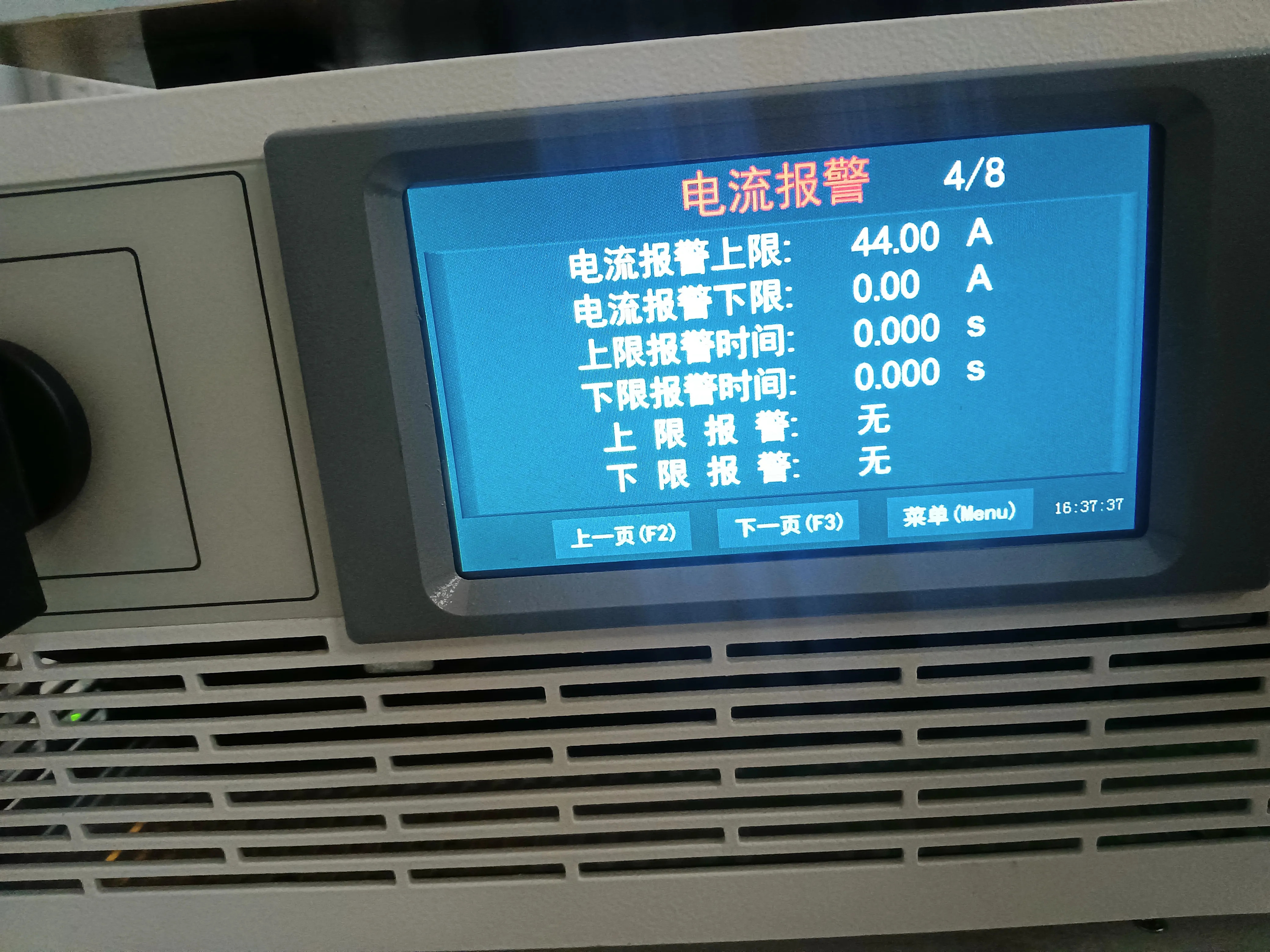

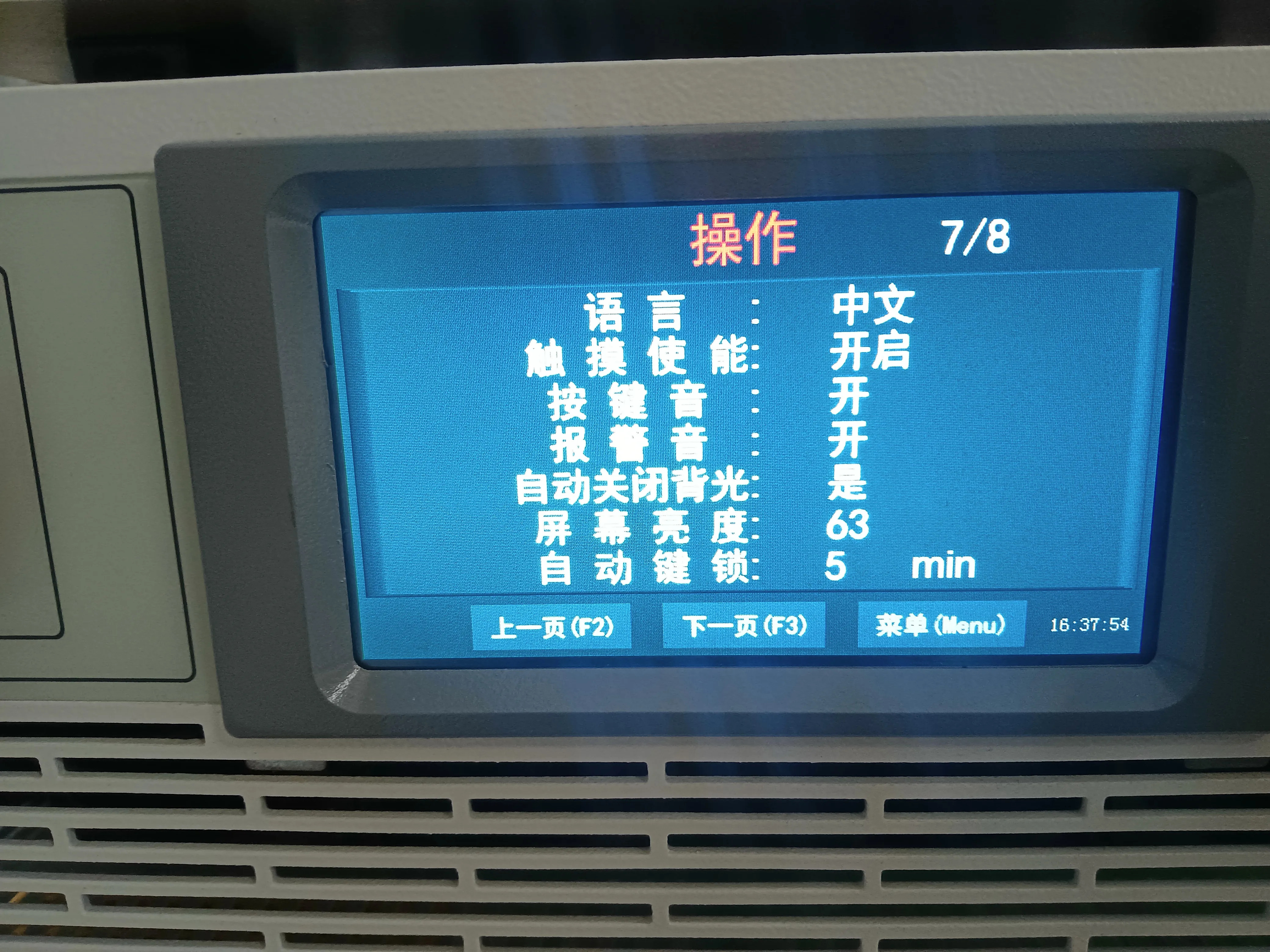

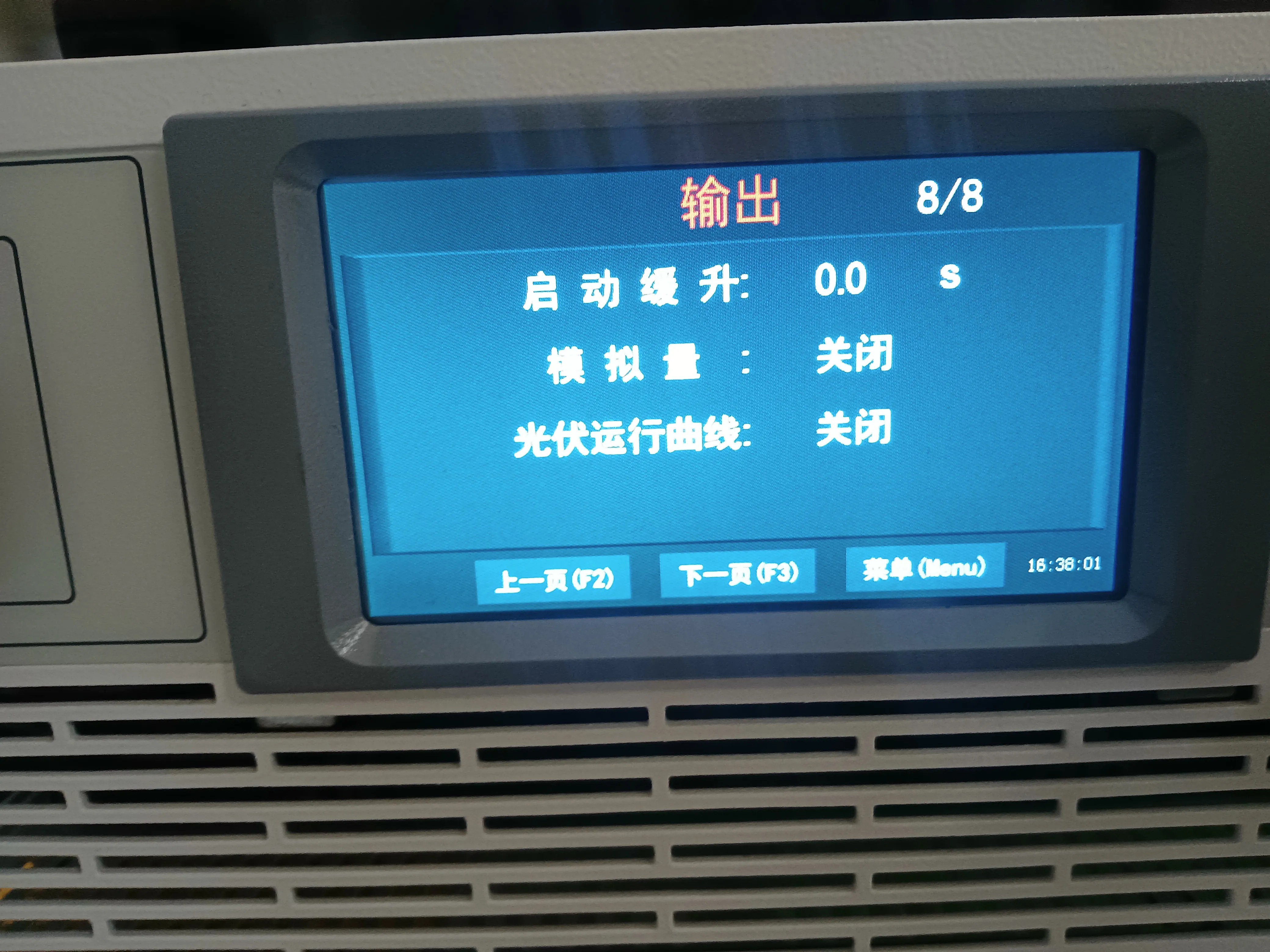

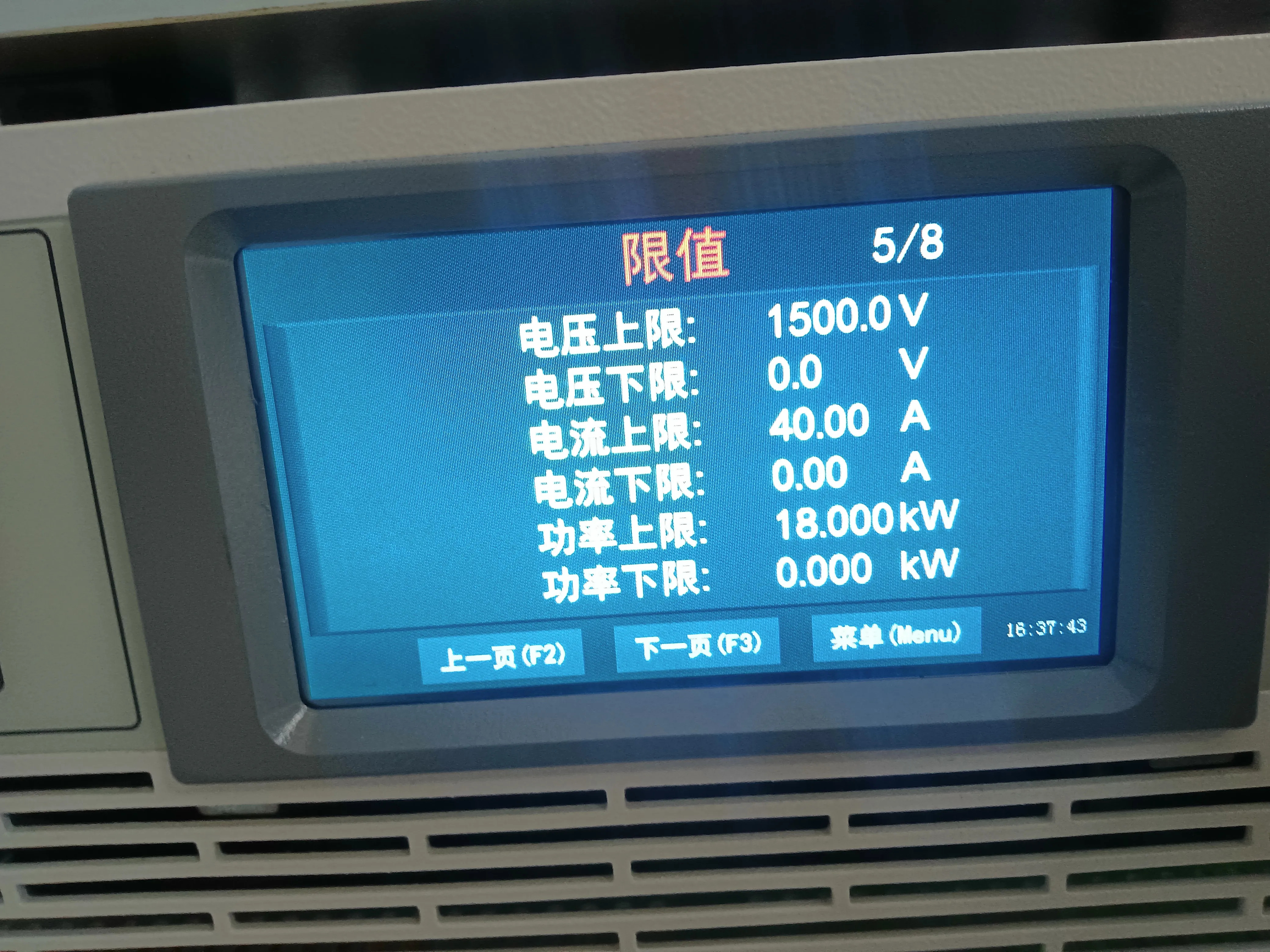

直流源的每个页面配置除去协议地址之外,理论上应该是相同的。这样就能保证在使用过程中的一致性。

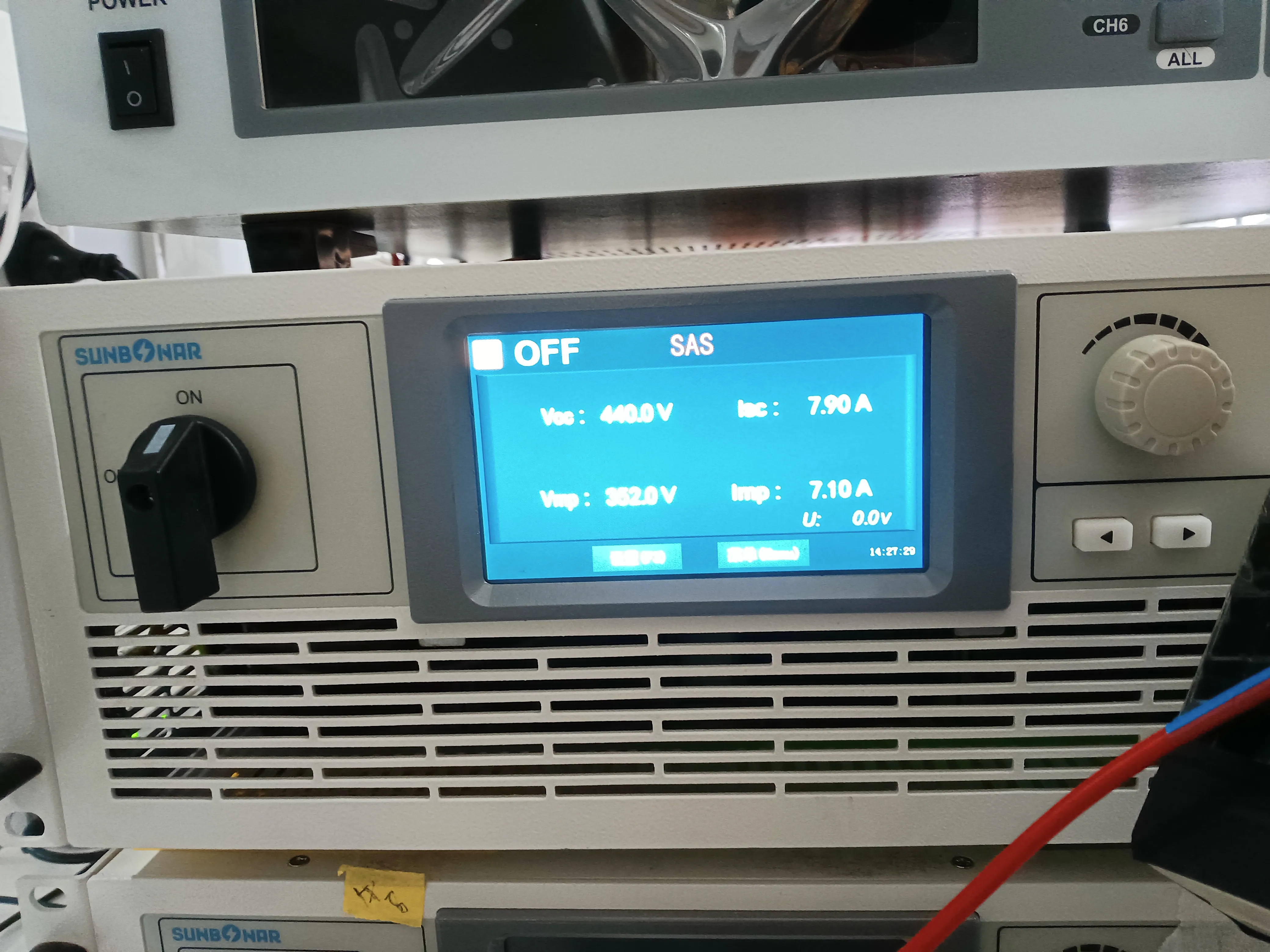

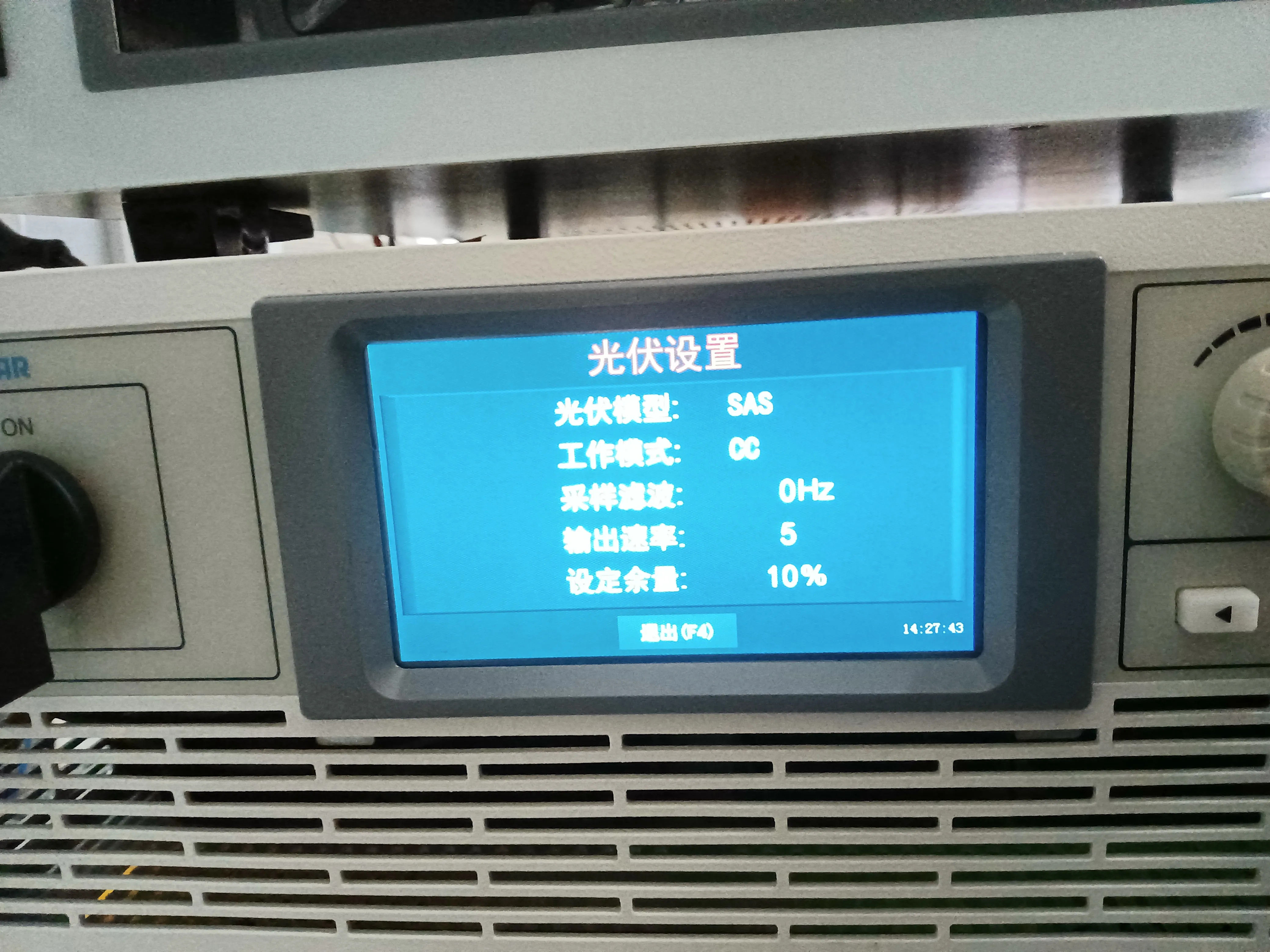

光伏SAS模式下的工作模式需要设置为CC模式。
通信设置

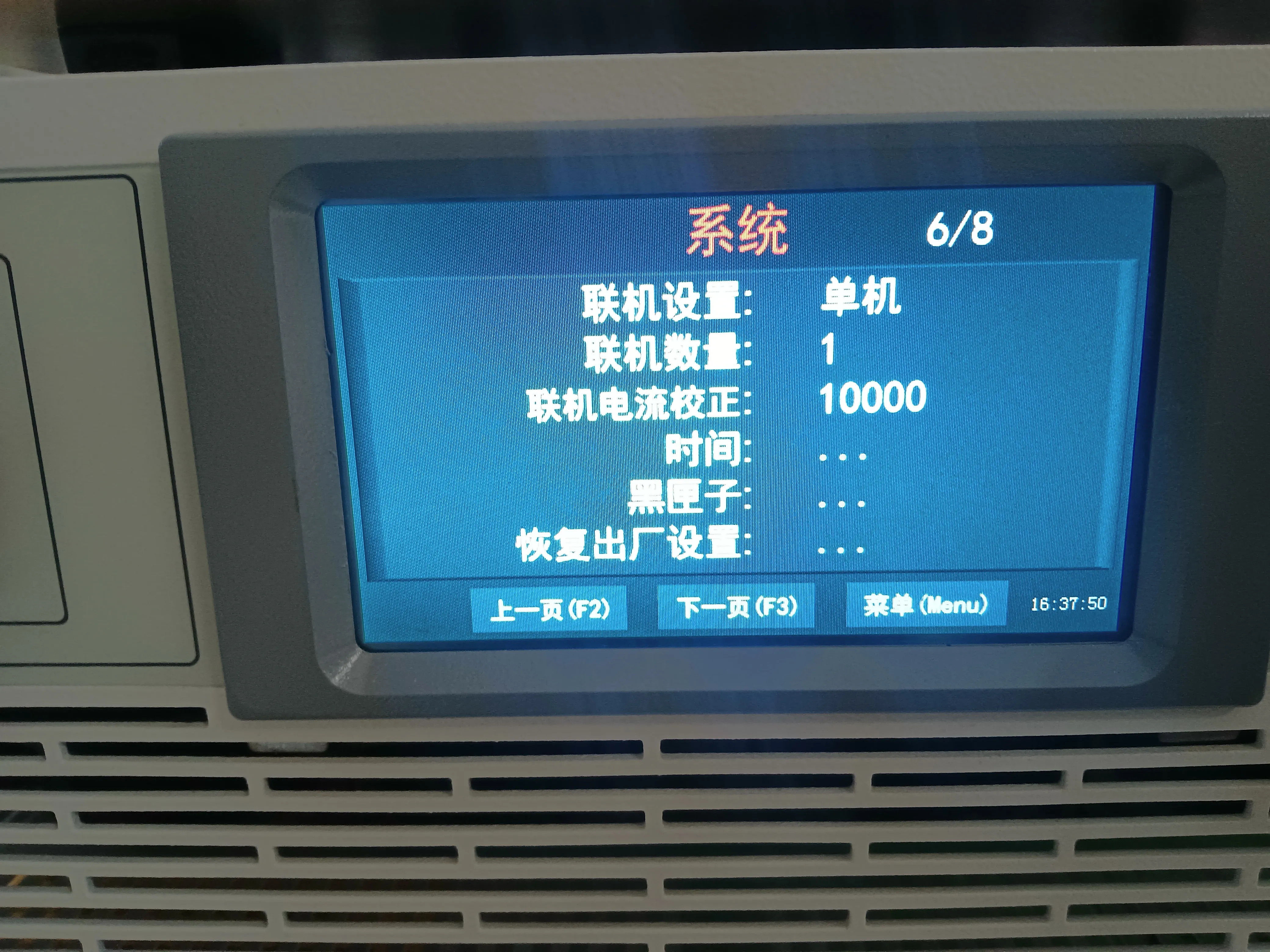

在设置其通信参数时,需要在设置菜单界面状态下按键盘面板输入.2463.F1来进入高级设置,然后将通信参数进行进一步设置。设置通信接口为DB9。同时设置为RS485方式。
