软件介绍

光伏逆变器 “软件出厂检验” （业界也称为出厂功能测试）是生产线的最后一道关卡。它的核心意义在于，确保交给用户的，是一台大脑清醒、数据准确、指令可用的智慧设备。

🤖 核心任务一：通信联调与参数校验，确保“言路畅通，数据准确”

这是软件出厂检最基础也最关键的一步，本质上是验证逆变器的“沟通能力”和信息准确性。

  • 通信功能验证：这项测试的核心是验证逆变器支持的工业通信协议（如Modbus、CAN、SunSpec等）是否正常工作。具体来说，会检查三件事：
    1. 通信一致性：逆变器的通信协议与行业标准是否完全一致。
    2. 互操作性：逆变器能否与监控系统、电表等其他设备正常地进行“对话”。
    3. 功能完备性：上位机能否通过通信实现对逆变器的“四遥”功能。
      • 遥测：远程读取电压、电流、功率等实时数据。
      • 遥信：远程获取设备运行/停机、故障报警等状态。
      • 遥调：远程修改有功/无功功率、电压限值等运行参数。
      • 遥控：远程执行开机、关机、重置等操作。
  • 参数校验与校准：这项测试的目的是“校准”逆变器的测量“眼睛”，确保通过通信接口（如显示屏、远程后台）读取的内部参数与真实物理值一致。若不校准，可能导致发电量计量严重偏差，甚至因电压/电流数值异常而引发误报或安全事故。行业标准通常要求测量准确度至少为2.5级。一些先进厂商的产线会进行校准验证，校准项目可能包括：
    • 母线、光伏、电池、电网侧的电压校准与验证。
    • 多路输入输出电流的校准与验证。
    • （技术补充：这个“校准”过程会对比测试仪器（如功率分析仪）的读数与逆变器内部传感器或计算结果。如果发现偏差超过预设阈值（例如±2%或更严苛的±0.05%），软件会自动修正逆变器内部的参数，直到合格。）

💡 核心任务二：电压/电流限值准确性验证，确保“电网安全合规”

这一步验证的是逆变器作为“守门员”的职责，即当电网出现异常时，它能否准确、快速地切断连接，以保护电网和设备安全。测试系统会模拟各种电网异常情况，并通过通信接口实时回读逆变器状态，确认保护动作是否在标准规定的时间内正确触发。常见的验证项包括：

  • 过压/欠压保护：验证电网电压超出范围时，逆变器能迅速、可靠地自动停机。
  • 过/欠频保护：验证电网频率异常时，逆变器能迅速、可靠地自动停机。
  • 防孤岛效应保护：模拟电网断电，验证逆变器能否在2秒内检测到“孤岛”状态并停机，这是最关键的安全防线之一。
  • 过流/短路保护：验证检测到输出电流过大时，逆变器能立即限制或切断电流，防止设备损坏。

这项测试的意义在于，它直接关系到整个电站的并网合规性和电网安全。一台合格的逆变器必须像一位严格遵守交通规则的司机，才能与庞大的电网和谐共处。

🔧 核心任务三：数据归档、重置与监控功能检验，确保“起点清，监控稳”

你的问题中提到了“发电量清空”，这关乎逆变器出厂前的“归档”和“重置”动作，主要确保“起点清，监控稳”：

  • 数据存储与参数清零/重置：产线测试中积累的发电量、运行时长等数据，在出厂前必须通过通信指令进行“清空”，这是发电量清零的直接含义，目的是确保新设备交付时所有数据从零开始。此外，通常还会执行以下动作：
    • 恢复出厂设置：将所有参数恢复到默认值，清除所有针对测试的特殊设置。
    • 清空EEPROM/故障记录：清理存储区域和内部错误记录，相当于“格式化了硬盘”，为交付做准备。
  • 数据交互与监控功能检验：借助通信测试，验证逆变器能否被远程监控软件成功“接管”。工程师会检查监控界面上的各项数据（如电压、电流、发电功率）是否与设备本地显示一致，确保用户后续能正常监控电站状态。这一环节也会检查WiFi、4G等无线通信模块的信号强度和数据稳定性。

🏭 软件出厂检的自动化集成

在现代化的智能工厂里，这些复杂的软件功能测试并非由工程师手工点击完成，而是由一套高度集成的自动化测试系统（ATE）来完成。它通过程序控制所有测试仪器和流程，实现高效、标准化的测试，确保每台出厂逆变器的软件功能都稳定、可靠。

用户登录

角色管理

角色 权限 说明
admin 全部 管理员角色，最高权力。能够编写调试脚本参数，能够进行调试设备，能够进行账号管理。
user 部分 用户角色，普通权利。仅能够调试设备。

语言选项

​ 本软件支持中文和英文两种语言选项。在运行软件初始，请选择具体的展示语言，软件运行过程中无法对语言进行切换。软件运行中的部分进度信息由于与硬件或过程专业术语强关联，导致很难翻译，故采用业内通用的英文单词或者单词术语缩写进行简洁明了展示，该部分内容不受语言选项控制。

初始登录

​ 软件初始的登录用户名和密码分别是admin 123456。该账号的角色是admin，登录之后可以在系统菜单中的用户管理选项中修改自己的密码，添加其他账号等操作。

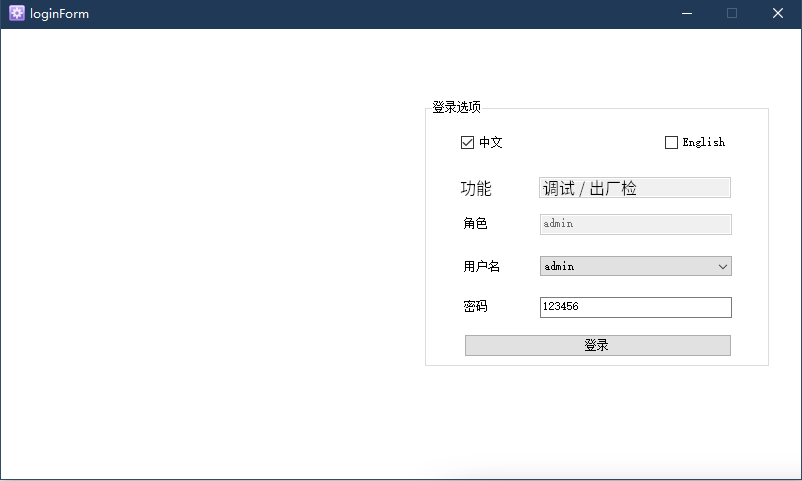

用户登录

请在用户名列表中选择对应的操作人账号，并在密码栏输入对应的密码。在登录之前确定软件语言项。然后点击登录按钮，完成操作人员的登录动作。特别注意：首页增加了功能选项，用户登录时可以选择是调试功能还是出厂检功能，调试功能则表示使用ATE功能，出厂检则表示出厂检的QC检测。

操作主界面

文件菜单

  • 新建调试/QC文件：创建一个调试文件，调试文件中会包含整个ATE调试过程中的很多关键参数与指标。
  • 打开调试/QC文件：为调试光伏逆变器做准备，选顶一个调试文件，ATE软件会按照选定的调试文件内的参数与指标调试目标设备。
  • 退出：退出软件主界面
  • 特别注意：如果是出厂检模式，则表示

系统

  • 用户管理：增加账号、删除账号、修改账号信息。
  • 串口管理：选定电脑与硬件系统通信的COM口。

报告

  • 打开报告目录：点击后打开设备调试报告目录，
  • 自动打印报告：选中表示在目标设备调试检验完成之后自动打开打印机对话框，您可以选择目标打印机与确定打印的文档份数。
  • 自动浏览报告：选中表示在目标设备调试检验完成之后自动打开PDF文档，让您浏览具体的调试信息。

开始按钮

选中调试脚本之后，使用扫码枪在序列号栏扫码输入目标设备的序列号。点击按钮确定执行调试检验过程。整个过程持续5-6分钟，中间无需人为干预。上部进度条可以指示调试过程进度，右上角方框显示调试结果。

停止按钮

在调试过程中如果遇到突发情况，可以点击该按钮进行强行停止。软件会自动关闭直流源、辅助接触器等设备确保ATE平台与目标设备的安全断电。

打印报告按钮

在调试完目标设备后，您可能忘记打印报告。该按钮可以让您主动进行报告的打印，但是只能打印上次执行完毕的报告，不支持历史报告的打印。历史报告的打印，请打开报告目录，去目录中查找对应序列号的PDF文档进行手动打印。

结果展示区

该区域展示了目标设备的调试结果与进度，该工位的调试记录等信息。

文件夹分类

在软件安装路径下有下列比较关键的文件夹，他们保存着重要数据，务必不能删除。删除后会影响软件的实际运行。有一些目录是以目标设备序列号和日期进行组织管理，这会方便车间主任进行管理追溯。

  • log目录：内部按照日期格式存放了每台目标设备的收发指令，方便软件工程师进行问题查找与调试bug。
  • report目录：内部按照日期格式存放了每台目标设备的报告结果，报告结果分为json版、Excel版和PDF版。summary文档是该工位该操作人员的调试总结记录文档。
  • excel目录：内部包含多语言类文件，请务必不要删除相关文档和文档内条目。
