中盛PLC板原理图与调试

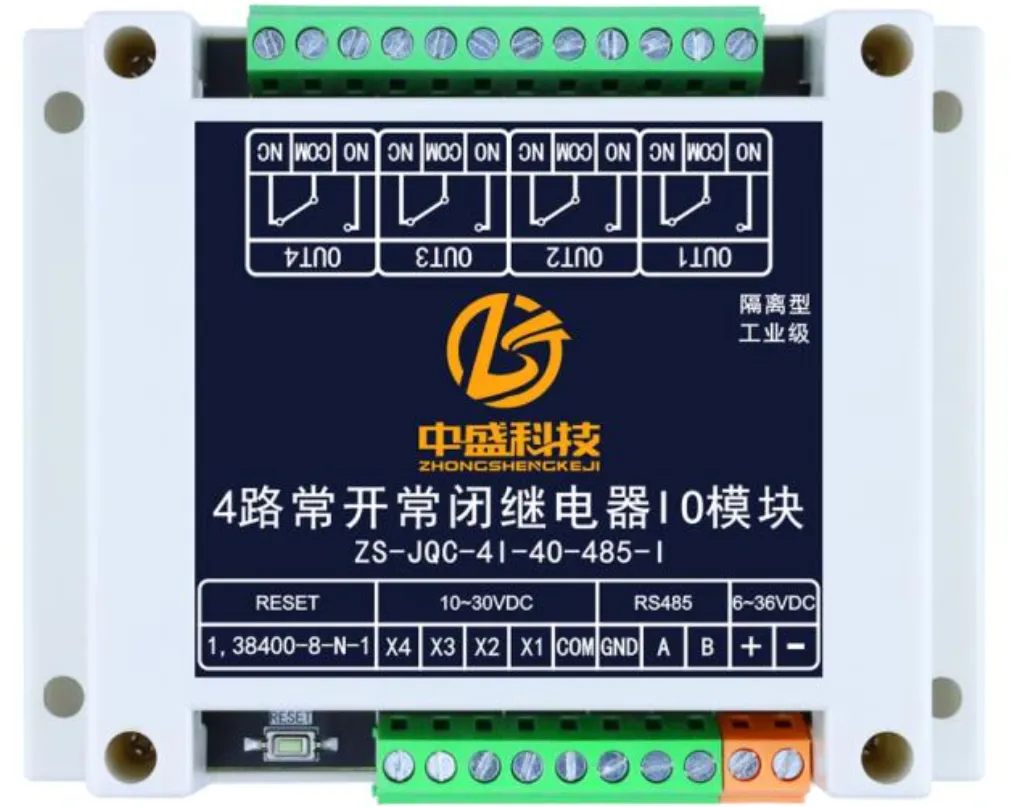

ATE设备中采用中盛PLC控制板,具体型号为ZS-DIO-R-10A-4。4通道继电器控制支持modbus485通信,本文档主要介绍该控制板的接线原理图和通信参数设置流程。让其符合硬件拓扑要求。

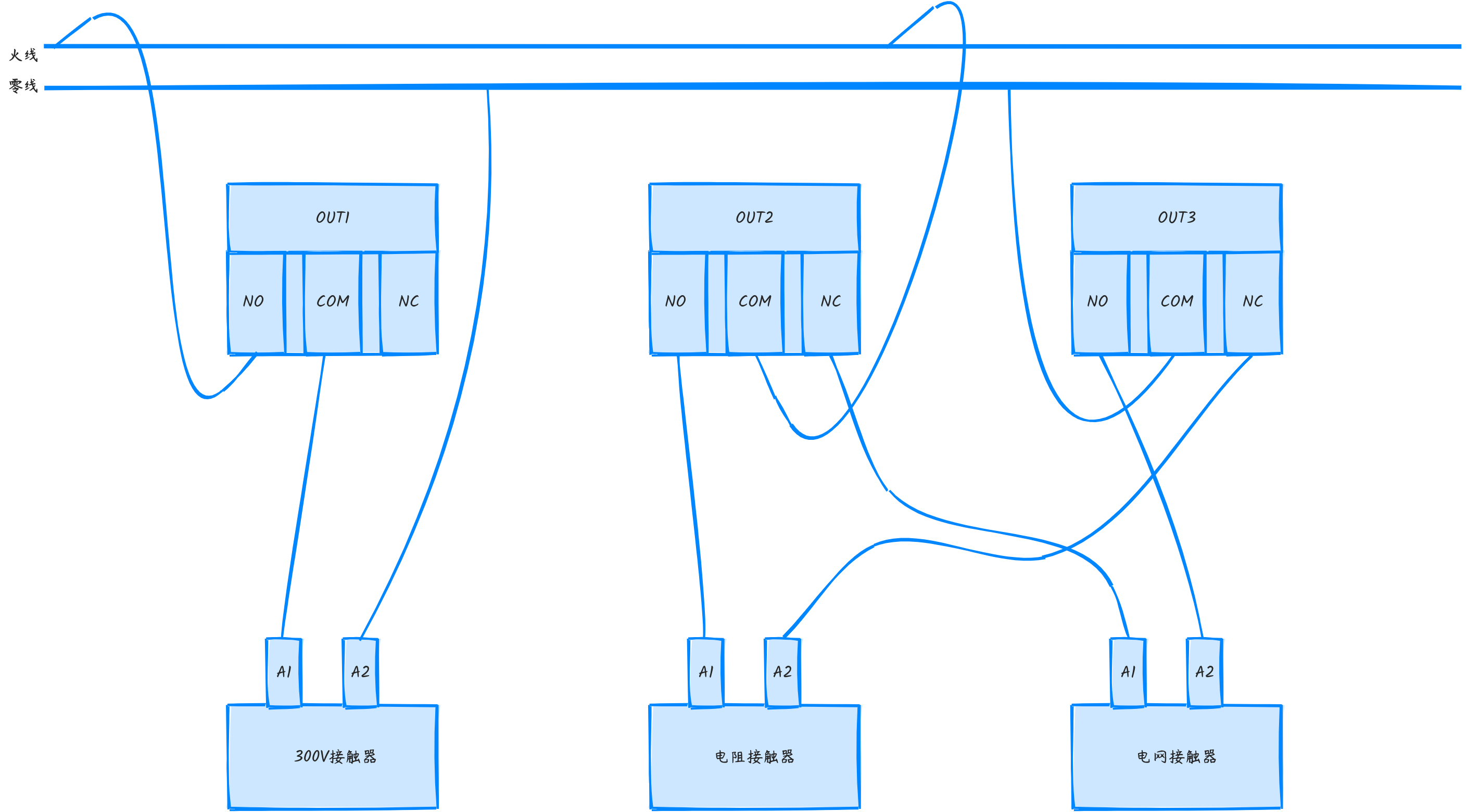

接线原理图
只使用了其前三个继电器,分别控制三个接触器。分别控制开关电源接入,负载电阻接入,电网接入。

| 位置 | 功能 | 描述 |
|---|---|---|
| OUT1 | 开关电源 | 控制开关电源的通断 |
| OUT2 | 负载电阻 | 弱电调试时负载电阻的通断 |
| OUT3 | 电网 | 强电调试时电网的通断 |
通信参数设置
初次购买的PLC控制板其通信波特率为38400,modbus通信地址为01,我们需要使用串口调试助手将其设置为通信波特率为9600,modbus通信地址为61。具体的设置过程如下所示。

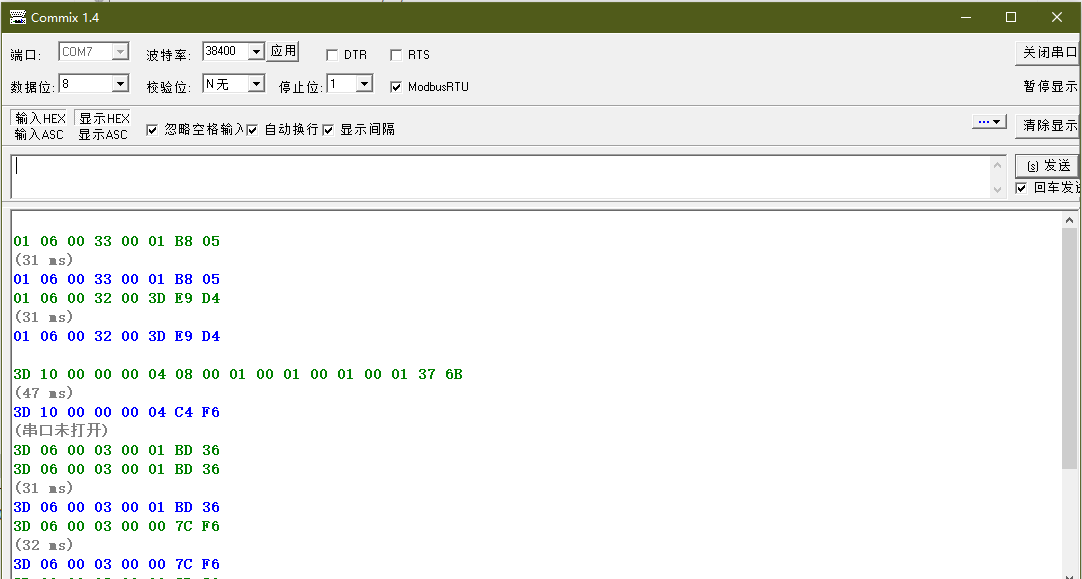

- 打开串口软件,找到对应的COM口,选中波特率为38400,校验方式为CRC16。具体信息参见上图。
- 发送01 06 00 33 00 01 crc crc指令将波特率修改为9600。(crc crc由软件计算填充)
- 发送01 06 00 32 00 3D crc crc指令将通信地址修改为61。(crc crc由软件计算填充)
- 将PLC控制板彻底断电,然后将串口助手波特率设置为9600,进行通信调试。
- 发送3D 10 00 00 00 04 08 00 01 00 01 00 01 00 01 crc crc指令控制四个继电器闭合,使用万用表测量实际执行闭合情况。
