信创功率计调试

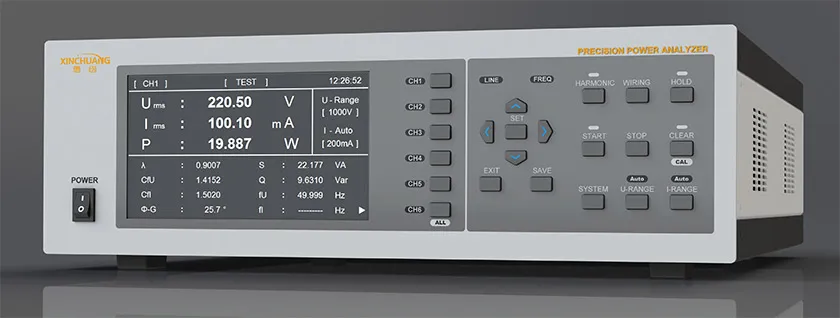

光伏ATE调试设备中的功率分析计设备采用信创的功率计，在将其接入ATE平台时需要对其软件参数进行调整。
通信设置
通信方式为Modbus，通信地址为50.
通道设置

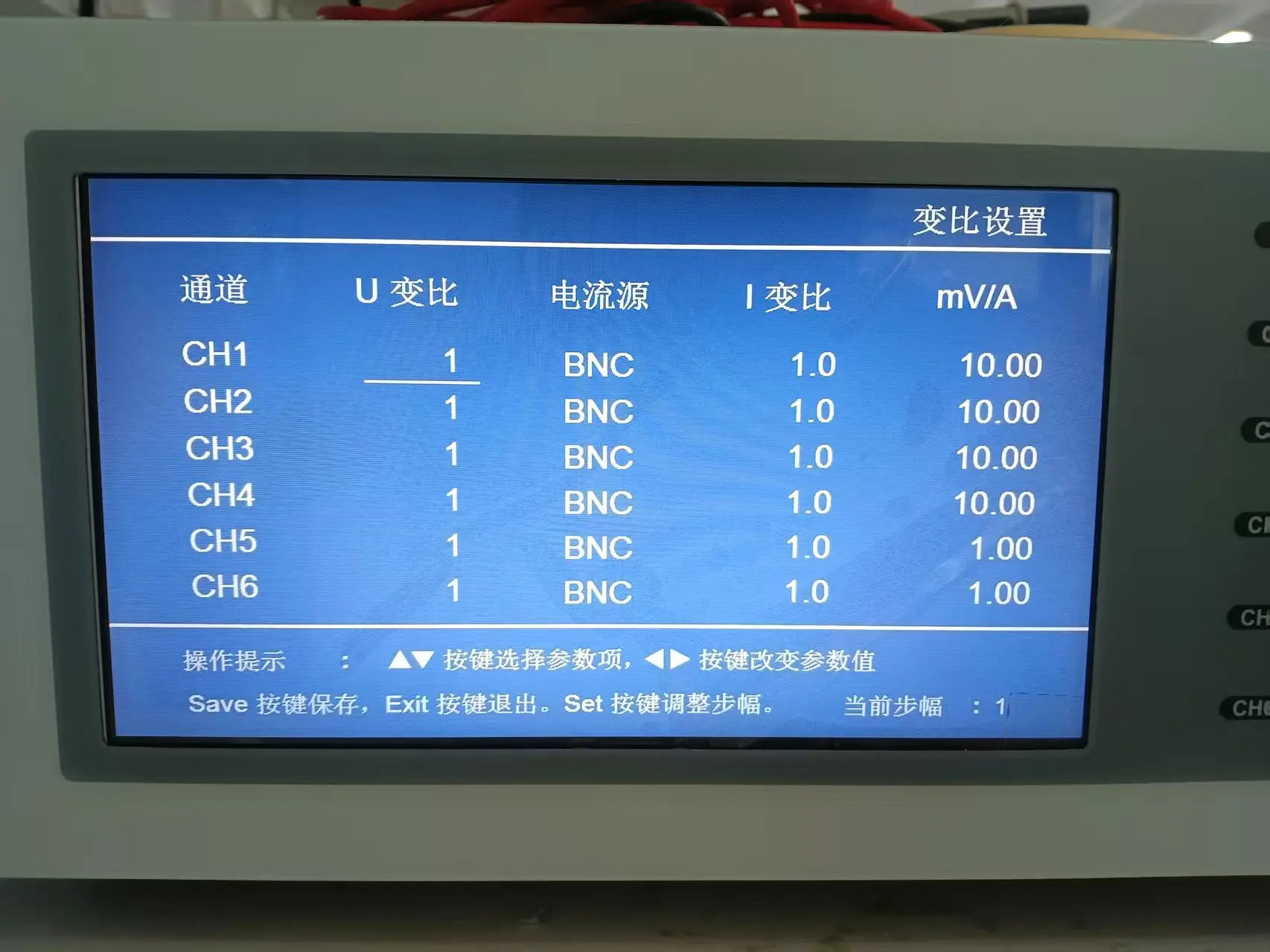

U变比为1，I变比为1.0，mV/A变比为10.00。电流源设置为BNC模式。通道1、2、3分别测量交流电流A、B、C。通道4为总直流电流输入，用以测量输入功率。
线制设置
通道1、2、3设置为输出，3P4W模式(三相四线制)。通道4、5、6设置为输入，1P2W模式。
同步设置

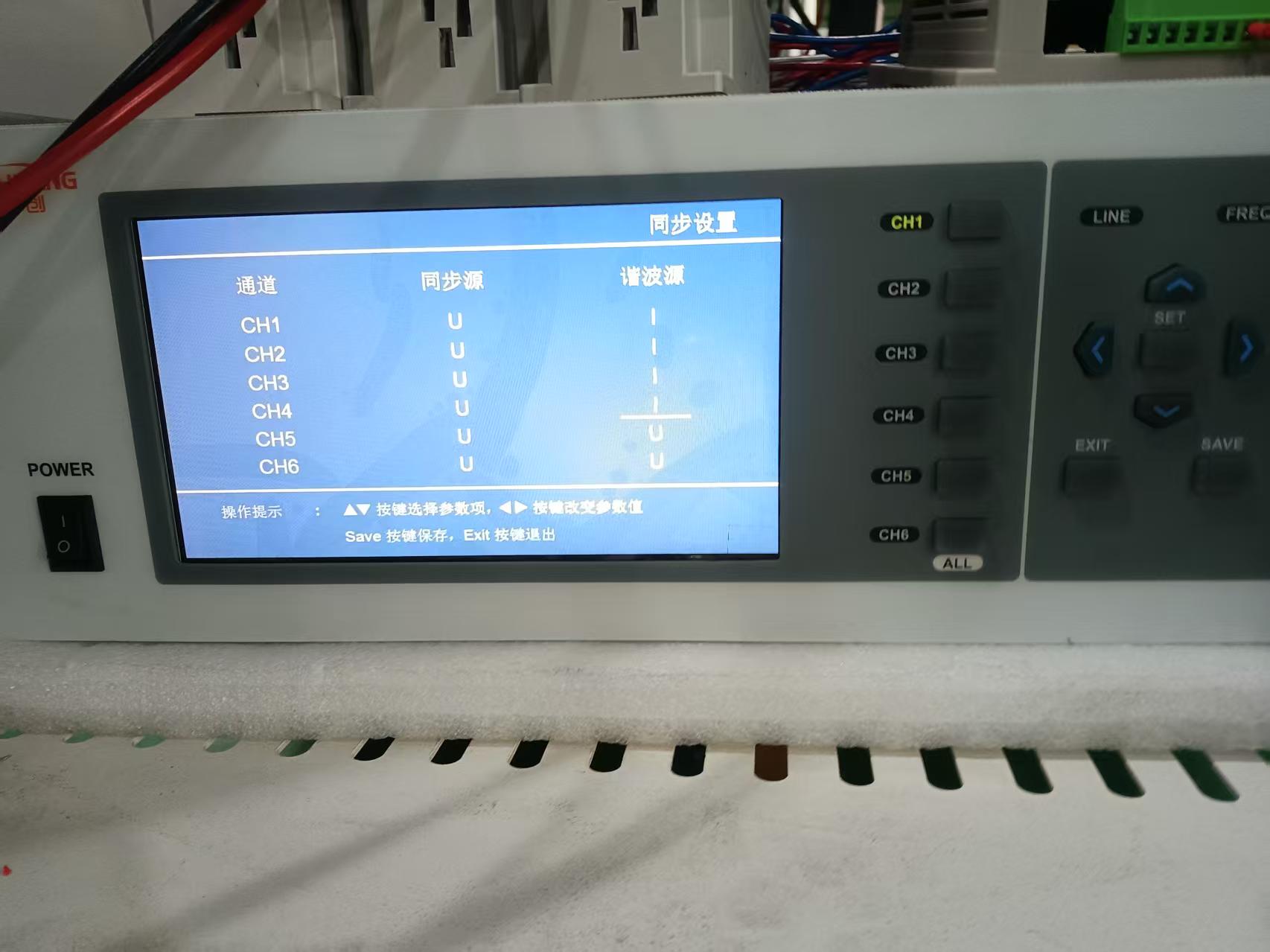

谐波源一定要设置是I模式，这样就能够测量THDI。如果设置为U模式，就会导致THDI非常大。这就会产生异常。
电流探头
电流探头倍率设置应与对应通道倍率设置一致，需要与通道设置总的变比图设置一致。
