软件介绍

​ ATE（Auto Test Equipment）是硬件配套与软件集成相结合的一整套自动化解决方案，硬件设备包含功率分析仪、直流源、PLC控制器、辅助接触器、逆变器等精密测量仪器仪表，软件层面能够实现对光伏逆变器参数校正、出厂检验、故障检测与排查、数据分析与统计等复杂功能。能够提高逆变器生产效率，降低制造故障，提高生产过程的自动化与数字化。

维度 具体体现 带来的价值
测试精度与完整性 硬件能高精度模拟复杂真实工况，软件可自定义全流程测试。 确保每台逆变器在实验室就经历各种严苛考验，保障出厂产品的高可靠性与高性能。
自动化与智能化 PC+PLC全自动控制；软件带SPC统计过程控制，能提前预警质量波动。 将工程师从重复劳动中解放，使其专注于核心研发；实现“数据驱动”的智能质量管理。
系统集成与可追溯性 与工厂MES系统无缝对接，测试数据与产品SN码、物料码绑定。 实现产品数据的全生命周期可追溯，为质量控制和生产决策提供强大支撑。
扩展性与柔性 采用模块化设计，工位和测试项目可按需扩展-1-4；测试逻辑可灵活配置。 快速适配新产品型号，保护投资长期价值-1；满足从研发到生产的不同测试需求。

用户登录

角色管理

角色 权限 说明
admin 全部 管理员角色，最高权力。能够编写调试脚本参数，能够进行调试设备，能够进行账号管理。
user 部分 用户角色，普通权利。仅能够调试设备。

语言选项

​ 本软件支持中文和英文两种语言选项。在运行软件初始，请选择具体的展示语言，软件运行过程中无法对语言进行切换。软件运行中的部分进度信息由于与硬件或过程专业术语强关联，导致很难翻译，故采用业内通用的英文单词或者单词术语缩写进行简洁明了展示，该部分内容不受语言选项控制。

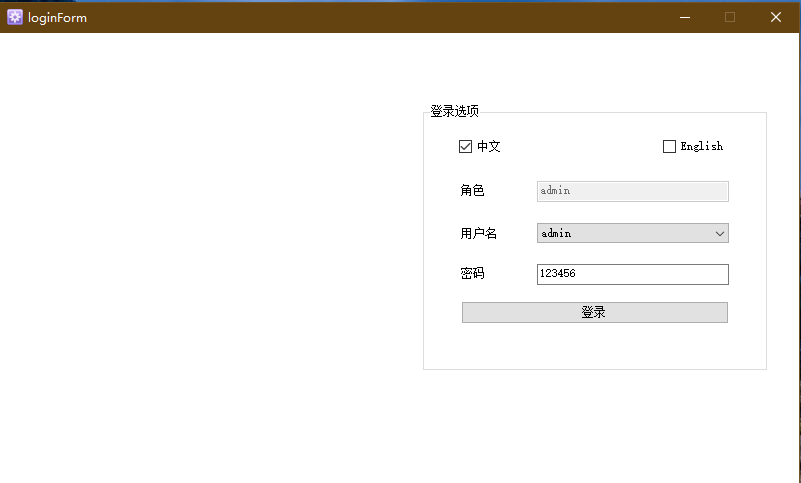

初始登录

​ 软件初始的登录用户名和密码分别是admin 123456。该账号的角色是admin，登录之后可以在系统菜单中的用户管理选项中修改自己的密码，添加其他账号等操作。

用户登录

请在用户名列表中选择对应的操作人账号，并在密码栏输入对应的密码。在登录之前确定软件语言项。然后点击登录按钮，完成操作人员的登录动作。

操作主界面

文件菜单

  • 新建调试文件：创建一个调试文件，调试文件中会包含整个ATE调试过程中的很多关键参数与指标。
  • 打开调试文件：为调试光伏逆变器做准备，选顶一个调试文件，ATE软件会按照选定的调试文件内的参数与指标调试目标设备。
  • 退出：退出软件主界面

系统

  • 用户管理：增加账号、删除账号、修改账号信息。
  • 串口管理：选定电脑与硬件系统通信的COM口。

报告

  • 打开报告目录：点击后打开设备调试报告目录，
  • 自动打印报告：选中表示在目标设备调试检验完成之后自动打开打印机对话框，您可以选择目标打印机与确定打印的文档份数。
  • 自动浏览报告：选中表示在目标设备调试检验完成之后自动打开PDF文档，让您浏览具体的调试信息。

开始按钮

选中调试脚本之后，使用扫码枪在序列号栏扫码输入目标设备的序列号。点击按钮确定执行调试检验过程。整个过程持续5-6分钟，中间无需人为干预。上部进度条可以指示调试过程进度，右上角方框显示调试结果。

停止按钮

在调试过程中如果遇到突发情况，可以点击该按钮进行强行停止。软件会自动关闭直流源、辅助接触器等设备确保ATE平台与目标设备的安全断电。

打印报告按钮

在调试完目标设备后，您可能忘记打印报告。该按钮可以让您主动进行报告的打印，但是只能打印上次执行完毕的报告，不支持历史报告的打印。历史报告的打印，请打开报告目录，去目录中查找对应序列号的PDF文档进行手动打印。

结果展示区

该区域展示了目标设备的调试结果与进度，该工位的调试记录等信息。

文件夹分类

在软件安装路径下有下列比较关键的文件夹，他们保存着重要数据，务必不能删除。删除后会影响软件的实际运行。有一些目录是以目标设备序列号和日期进行组织管理，这会方便车间主任进行管理追溯。

  • log目录：内部按照日期格式存放了每台目标设备的收发指令，方便软件工程师进行问题查找与调试bug。
  • report目录：内部按照日期格式存放了每台目标设备的报告结果，报告结果分为json版、Excel版和PDF版。summary文档是该工位该操作人员的调试总结记录文档。
  • excel目录：内部包含多语言类文件，请务必不要删除相关文档和文档内条目。
